InfiniBand Switch Systems
Die Switches der InfiniBand-Familie bieten höchste Leistung und Portdichte mit einer Full-Fabric-Management-Lösung, die Rechencluster und konvergente Rechenzentren jeder Größe betreiben kann. Gleichzeitig werden Betriebskosten und Infrastrukturkomplexität reduziert. Mellanox-Switches umfassen ein breites Portfolio an Edge- und Director-Switches, die Portgeschwindigkeiten von 40, 56, 100 und 200 Gbit/s unterstützen und von 8 bis 800 Ports reichen.
Edge Switche
|
|  | |  | |
|---|
Model Name | SB7800 | SB7890 | QM8700 | QM8790 |
|---|
Ports | 36 | 36 | 40 | 40 |
Höhe | 1U | 1U | 1U | 1U |
Switching Kapazität | 7.2Tb/s | 7.2Tb/s | 16Tb/s | 16Tb/s |
Verbindungsgeschwindigkeit | 100Gb/s | 100Gb/s | 200Gb/s | 200Gb/s |
Interface Typ | QSFP28 | QSFP28 | QSFP28 | QSFP28 |
Management | 2048 nodes | -- | 2048 nodes | -- |
PSU Redundanz | Ja | Ja | Ja | Ja |
Fan Redundanz | Ja | Ja | Ja | Ja |
Integriertes Gateway | -- | -- | -- | -- |
Model | | | | |
Modular Switches
|
| |  |  |  |
|---|

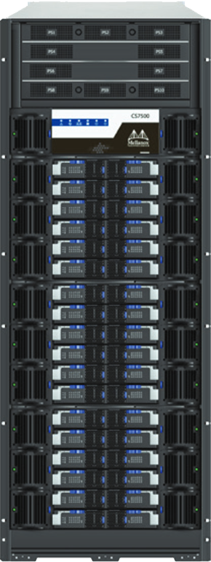

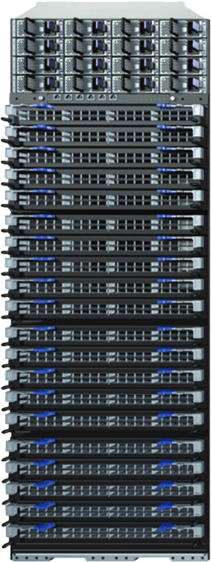

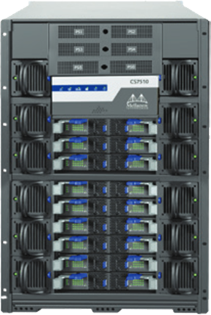

Model Name | CS7520 | CS7510 | CS7500 | CS8500 |
|---|
Ports | 216 | 108 | 216 | 324 |
Höhe | 12U | 16U | 28U | 29U |
Switching Kapazität | 43.2Tb/s | 64.8Tb/s | 130Tb/s | 320Tb/s |
Verbindungsgeschwindigkeit | 100Gb/s | 100Gb/s | 100Gb/s | 200Gb/s |
Interface Typ | QSFP28 | QSFP28 | QSFP28 | QSFP28 |
Management | 2048 nodes | 2048 nodes | 2048 nodes | 2048 nodes |
Management HA | Ja | Ja | Ja | Ja |
Consolen Kabel | Ja | Ja | Ja | Ja |
Spine Module | 6 | 9 | 18 | 20 |
Leaf Module (max.) | 6 | 9 | 18 | 20 |
PSU Redundanz | Ja (N+N) | Ja (N+N) | Ja (N+N) | Ja (N+N) |
Fan Redundanz | Ja | Ja | Ja | Wasserkühlung |
Model | | | | |
InfiniBand VPI Host-Channel Adapter
Die InfiniBand Switch-Serie bietet höchste Leistung und Portdichte durch eine komplette Fabric-Management-Lösung und kann Rechencluster und konvergente Rechenzentren jeder Größe betreiben. Gleichzeitig reduziert es die Betriebskosten und die Komplexität der Infrastruktur. Mellanox-Switches umfassen ein breites Portfolio an Edge- und Director-Switches, die Portgeschwindigkeiten von 40, 56, 100 und 200 Gbit/s unterstützen und von 8 bis 800 Ports reichen.
ConnectX-6 VPI Karten
|
|  |  | | |
|---|
Model Name | MCX654105A-HCAT | MCX654106A-HCAT | MCX653105A-HDAT | MCX653106A-HDAT |
|---|
ASIC & PCI Dev ID | ConnectX®-6 |
Geschwindigkeit | HDR IB (200Gb/s) & 200GbE, HDR100, EDR, FDR, QDR, DDR, SDR |
Ports | 1 | 2 | 1 | 2 |
Anschlüsse | QSFP56 | QSFP56 | QSFP56 | QSFP56 |
PCI | 2x PCIe 3.0 | 2x PCIe 3.0 | PCIe 3.0/4.0 | PCIe 3.0/4.0 |
Lanes | x16 | x16 | x16 | x16 |
Halterung (Bracket) | tall bracket* |
Maße | PCIe Standup form factor. w/o Bracket: 167.65mm x 8.90mm |
Model | | | | |
|
|  | | |
|---|
Model Name | MCX654106A-ECAT | MCX653105A-ECAT | MCX653106A-ECAT |
|---|
ASIC & PCI Dev ID | ConnectX®-6 |
Geschwindigkeit | HDR100 (100Gb/s), EDR IB & (100GbE), FDR, QDR, DDR, SDR |
Ports | 2 | 1 | 2 |
Anschlüsse | QSFP56 | QSFP56 | QSFP56 |
PCI | 2x PCIe 3.0 | PCIe 3.0/4.0 | PCIe 3.0/4.0 |
Lanes | x16 | x16 (x8*1) (2x8*2) | x16 (2x8*3) |
Form Factor | PCIe Standup. w/o Bracket: 167.65mm x 8.90mm |
Model | | | |
